Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 07:07
von Morpheus
Hallo Zusammen,
kurze Frage...

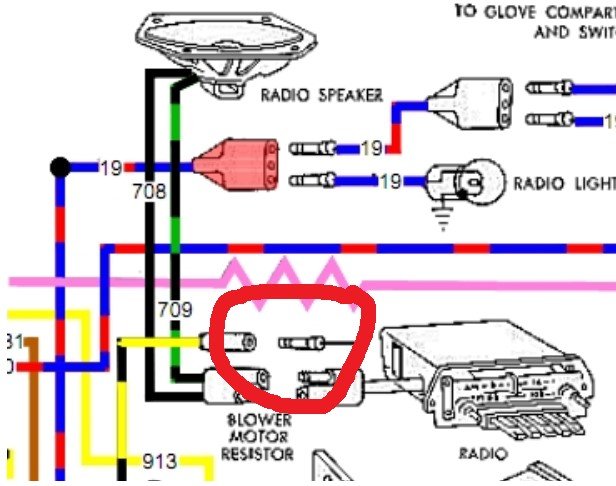

- Radio.jpg (58.68 KiB) 810 mal betrachtet
Dieses Anschlusskabel vom Radio, sollte das auch gelb/schwarz sein oder hat das eine andere Farbe?
Habe ein Original-Radio bekommen und die Lautsprecheranschlüsse sind grün/schwarz und schwarz. Allerdings habe ich dann kein schwarz/gelbes Kabel, welches aus dem Radio raus kommt.
Vielen Dank und viele Grüße
Daniel
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 08:35
von torf
Die Leitung kann auch eine andere Farbe haben. Bei dem originalen Radio sind die Anschlüsse doch sehr überschaubar:
- Lautsprecheranschluss (2 Adern)
- 12V Anschluss (1 Ader)
- teilweise geschaltetes Plus
Das originale Radio hat meistens nur AM - damit kannst Du hier keine Sender mehr empfangen. Hier benötigst Du ein umgebautes Radio oder ein Retroradio für die Ultrakurzwelle/ UKW.
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 08:45
von Morpheus
torf hat geschrieben: ↑Do 27. Jul 2023, 08:35
Die Leitung kann auch eine andere Farbe haben. Bei dem originalen Radio sind die Anschlüsse doch sehr überschaubar:
- Lautsprecheranschluss (2 Adern)
- 12V Anschluss (1 Ader)
- teilweise geschaltetes Plus
Das originale Radio hat meistens nur AM - damit kannst Du hier keine Sender mehr empfangen. Hier benötigst Du ein umgebautes Radio oder ein Retroradio für die Ultrakurzwelle/ UKW.
Danke, die Antwort hilft mir schon. Wollte nur wissen, ob da zwingend ein gelb/schwarzes Kabel sein müsste...
Dass das Radio nur AM hat ist mir bewusst. Ich baue da ein Bluetooth-Modul ein, um über das Handy Musik zu hören, wenn ich möchte. Meistens wird das Radio aber wohl nicht benutzt werden.
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 09:01
von torf
Wenn Du das Radio öffnest, siehst Du doch sowieso welche Leitung die Spannungsversorgung übernimmt.
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 10:15
von Morpheus
Ich hab im Moment nur vier Kabel...
2x Lautsprecher, 1x Masse und das vierte scheint die Beleuchtung zu sein. Würde theoretisch noch die Spannungsversorgung fehlen. Oder ist die Beleuchtung und Versorgung gekoppelt?
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 11:01
von Phibs
Morpheus hat geschrieben: ↑Do 27. Jul 2023, 10:15
Ich hab im Moment nur vier Kabel...
2x Lautsprecher, 1x Masse und das vierte scheint die Beleuchtung zu sein. Würde theoretisch noch die Spannungsversorgung fehlen. Oder ist die Beleuchtung und Versorgung gekoppelt?
Das 1xMasse dürfte 1xPlus sein, denn die Masse kommt doch von der Karosserie, mit der das Radio verbunden ist.
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 11:11
von torf
Nimm mal den Deckel ab und mache ein Bild, wo die Leitungen hingehen....
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 11:48
von Morpheus
Phibs hat geschrieben: ↑Do 27. Jul 2023, 11:01
Morpheus hat geschrieben: ↑Do 27. Jul 2023, 10:15
Ich hab im Moment nur vier Kabel...
2x Lautsprecher, 1x Masse und das vierte scheint die Beleuchtung zu sein. Würde theoretisch noch die Spannungsversorgung fehlen. Oder ist die Beleuchtung und Versorgung gekoppelt?
Das 1xMasse dürfte 1xPlus sein, denn die Masse kommt doch von der Karosserie, mit der das Radio verbunden ist.
Stimmt, die Option habe ich noch gar nicht bedacht.
torf hat geschrieben: ↑Do 27. Jul 2023, 11:11
Nimm mal den Deckel ab und mache ein Bild, wo die Leitungen hingehen....
Versuch ich heute Abend zu machen. Bzw. mit der neuen Info über die Masse komme ich vielleicht schon weiter. Werde berichten.
Vielen Dank an Alle!
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 12:04
von 68GT500
Hallo die 4 Kabel die Du hast sind:
2x Lautsprecher
1x Blau - rot - Beleuchtung der Skala
1x Plus
Masse bekommt das Radio über die Verschraubung und über die Antenne.
mfg
Michael
Re: Farbbelegung Radio
Verfasst: Do 27. Jul 2023, 13:46
von Morpheus
68GT500 hat geschrieben: ↑Do 27. Jul 2023, 12:04
Hallo die 4 Kabel die Du hast sind:
2x Lautsprecher
1x Blau - rot - Beleuchtung der Skala
1x Plus
Masse bekommt das Radio über die Verschraubung und über die Antenne.
mfg
Michael
Super, vielen Dank Michael!
