Tachowelle C4 Automatik Verlauf & Befestigung

[Pite]

Hallo zusammen

Obwohl ich schon jede Menge Beiträge zum Thema Tachowelle gelesen habe...

Okay es werden 66 Seiten in der Suche angezeigt, so weit hinten war ich dann doch nicht

Konnte ich nichts Passendes zur Verlegung und Befestigung der Tachowelle für unser 66er Coupe mit V8 und C4 Automatik finden

Auch im Netz bin ich bisher ich nicht fündig geworden, da entweder das Baujahr nicht paßt, oder von einem anderen Getriebe die Rede war.

Das Assembly Manual mit den Bildern des routings habe ich, leider läßt sich darauf nicht wirklich erkennen wo genau ein Halter / Klammer sitzt, welche die Tachowelle in Position hält.

Auf den Zeichnungen ist auch von einem oder zwei Clips die Rede, welche die Tachowelle in Position halten, aber auch dazu konnte ich keine Bilder finden, wie diese aussehen oder wo sie befestigt werden.

Hat jemand Bilder, auf denen zu erkennen ist wo die Tachowelle am Unterboden und der Spritzwand verläuft?

Und ggf. welche Halter dazu verwendet werden und wo die sitzen?

[mem]

Man kann es aber auch kompliziert machen. Tachowelle durch die Spritzwand führen und über alles was sich da so am Unterboden rumräkelt verlegen. Im Getriebe verbauen und die Clips(e) in den Unterboden drücken.

[immerfernweh]

Pite,
Der Mantel der Tachowelle hat vermutlich nach etwa ⅓ der Länge eine Metallhülse, Länge ca 15 mm. Diese Metallhülse wird an der Firewall, meist unterhalb des Hauptbremszylinders in einen dort (Firewall) angebrachten Metallclip eingeschoben. Dann ist meist ein zweiter Clip etwa 10-15 cm bevor die Tachowelle ins Getriebe geht. Bei mir ist dieser Clip an der linken Torquebox befestigt.
Letztendlich musst du aber schauen, dass die Radien der Tachowelle nicht zu eng sind, damit sich die Seele in der Hülle ohne zu haken drehen kann.
Gruß Frank

[mem]

Der erste "Clip" ist beim 64-70er nicht vorhanden.
Es gibt einen am Unterboden und einen der die Welle im Getriebe hält!

[mem]

Bei deinem ist da original auch keiner.... ich vermute mal du verwechselst das gerade mit dem Handbremsseil....

[immerfernweh]

Bei deinem ist da original auch keiner.... ich vermute mal du verwechselst das gerade mit dem Handbremsseil....

Mein lieber Martin,
Falls Du mich mit deinem Post meintest, dann sei Dir gewiss, dass ich ein Handbremsseil von einer Tachowelle unterscheiden kann.

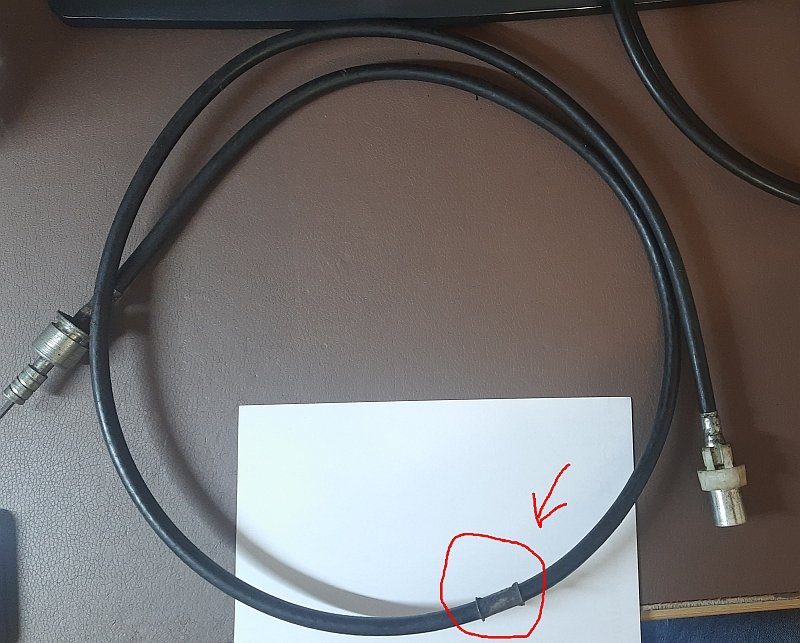

Ich habe Dir jetzt extra ein Bild von einer originalen Mustang-Tachowelle gemacht, und sogar ein weißes Blatt an der Stelle untergelegt und einen roten Kreis und einen roten Pfeil gemalt, damit Du das besser erkennen kannst.


Gruß Frank

[mem]

Allerliebster Frank..... das war ja auch keine Behauptung, sondern eine Vermutung. Fakt bleibt aber, das der 64-70er es definitiv nicht hat

[Pite]

Ihr wollt euch doch wegen so etwas nicht gleich streiten, oder

Man kann es aber auch kompliziert machen. Tachowelle durch die Spritzwand führen und über alles was sich da so am Unterboden rumräkelt verlegen. Im Getriebe verbauen und die Clips(e) in den Unterboden drücken.

Sorry Martin, wenn dir manche meiner Fragen zu simpel erscheinen, um gestellt zu werden.

Wenn dem so ist, dann übergehe so was doch einfach und gut ist es, anstatt den Ton zu verschärfen, denn das ist unnötig.

Bezüglich der Fragestellung bin ich jedoch nicht der einzige, denn sowohl hier als auch im Netz kommt die tatsächlich öfter vor.

Aber fast alle Antworten sind ohne Bilder, sie beziehen sich auf das 4. Gang Getriebe, bei dem die Tachowelle durch den Tunnel auf die Beifahrerseite verlegt wird, oder es geht um das Modell ab '67

Trotzdem sage ich DANKE Martin

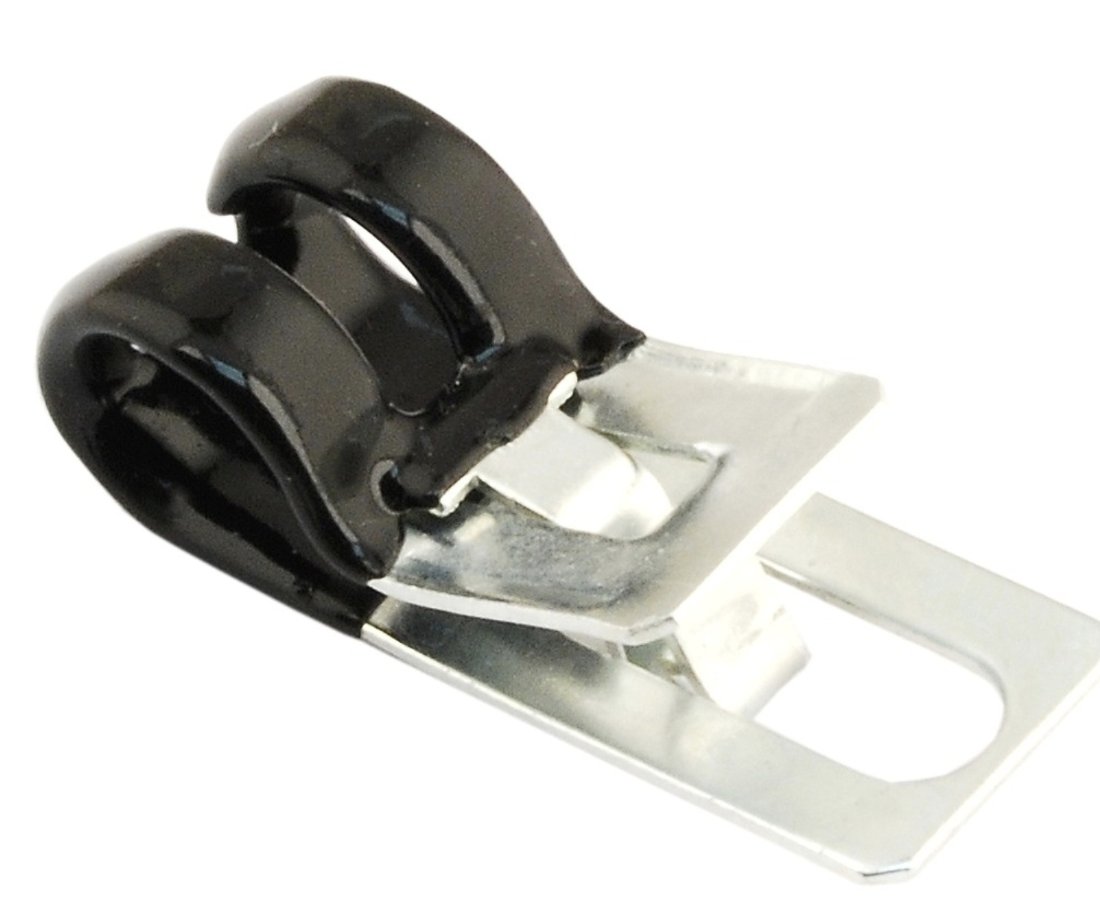

Den von Dir gezeigten Clip kannte ich nicht und da er bei mir nicht mehr vorhanden war, natürlich auch nicht wohin der gehört.

Clip Tachowelle.jpg (69.9 KiB) 93 mal betrachtet

Und genau der Clip hat mich zu dem Bild vom Unterboden eines relativ originalen 1966 Cabrios gebracht, auf dem zu erkennen ist wo der Clip sitzen sollte.

Mehr wollte ich ja garnicht

Unterboden 1966.jpg (260.84 KiB) 93 mal betrachtet

Die restliche Verlegung ist mir schon klar, also große Radien usw.

[mem]

Sorry Martin, wenn dir manche meiner Fragen zu simpel erscheinen, um gestellt zu werden.

Nich immer so sensibel..... war gar nicht böse gemeint..... aber ich finde wirklich das sich manche Dinge von selbst erklären.....

"mustang speedometer cable clip"
Frau Goggele ist fast immer auf dem laufenden!!
